Bambus-Terrassendielen auf Aluminium-Unterkonstruktion verlegen

Eine Aluminium-Unterkonstruktion bietet eine stabile und präzise Grundlage für Bambus-Terrassendielen und ermöglicht gleichzeitig eine besonders komfortable verdeckte Befestigung.

Ein großer Vorteil des Systems liegt in der Montage der Dielen:

Die speziellen Montageclips werden direkt in die Nut des Aluminiumprofils eingesetzt und anschließend zwischen den Bambusdielen verschraubt. Ein Vorbohren der Aluminium-Unterkonstruktion für die reguläre Clipbefestigung ist nicht erforderlich. Damit lässt sich insbesondere auf größeren Terrassen zügig und sehr gleichmäßig arbeiten.

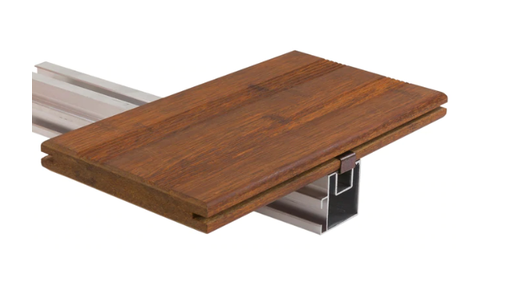

Für unsere klassischen und XL-Bambus-Terrassendielen stehen zwei Aluminium-Unterkonstruktionen zur Verfügung:

• Aluminium XS – 35 × 23 mm
• Aluminium XL – 40 × 40 mm

Beide Profile können als Unterkonstruktion eingesetzt werden, unterscheiden sich jedoch deutlich hinsichtlich Aufbauhöhe und konstruktiver Verwendung.

Es werden zwei Aluminium-Unterkonstruktionsvarianten angeboten. Die Standard Variante 40x40x2200 mm und die Variante mit dem Maß 35x23x2200 mm. Dieses Terrassen Unterkonstruktionssystem wurde speziell für eine universelle, einfache und sehr schnelle Montage von Terrassen entwickelt.

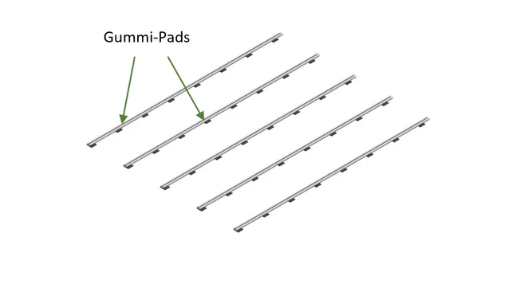

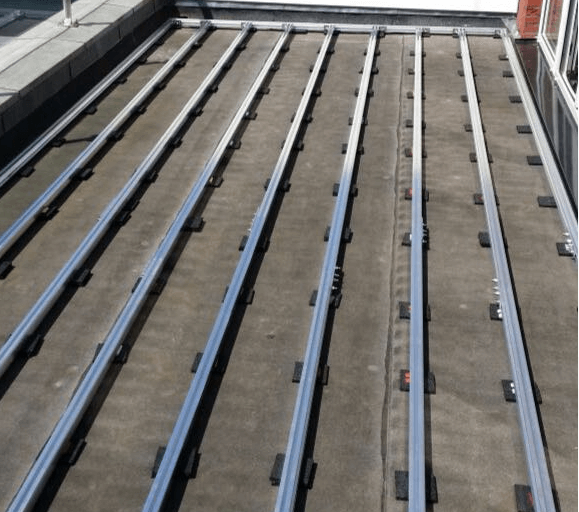

Gummipads unter der Aluminium-Unterkonstruktion auslegen

Zwischen Untergrund und Aluminiumprofil werden geeignete Gummipads eingesetzt.

Die Pads erfüllen mehrere Aufgaben:

• sie schaffen Abstand zum Untergrund,
• unterstützen die Hinterlüftung,
• reduzieren direkten Kontakt zwischen Aluminium und Untergrund,
• ermöglichen kleinere Höhenausgleiche,
• wirken zusätzlich trittschalldämmend.

Der Abstand in dem die Pads verlegt werden sollte, beträgt 30 cm bei der 35x23 mm Variante und 50 cm bei der 40x40 mm Variante. Der Achsabstand der Profile selbst sollte max. 40cm betragen.

Die kleinen Aluminium-Unterkonstruktion 35x23 mm muss mit einem Dübel oder einer Schraube mit dem Boden befestigt werden und mit einem Stahlbohrer im geeigneten Durchmesser durchbohrt werden.  Durch das Verankern im Boden sind keine Queraussteifungen notwendig. Das Bohren in z.B. einen Betonboden, Fliesenboden oder andere Materialien erfolgt immer auf eigene Gefahr. Alternativ kann hier auch mit einem Winkel, der an die Unterkonstruktion und dem Untergrund montiert wird, gearbeitet werden.

⚠️ Hinweis: Die kleinen Aluminium-Unterkonstruktion 35x23mm, muss aufliegen und darf nicht aufgeständert werden, es dürfen keine Abstände freitragend überbrückt werden. Die schmale Seite des Alu-Profils zeugt nach unten.

Bei der Aluminium-Unterkonstruktion mit den Maßen 40x40mm kann auf die Verbindung mit dem Untergrund verzichtet werden, wenn alternativ eine entsprechende Queraussteifung erfolgt oder eine Rahmenkonstruktion erstellt wird. Bei der 40x40mm Aluminium-Unterkonstruktion, dürfen die Abstände der Auflagepunkte nicht größer als 50 cm sein, bei größeren Belastungen muss der Abstand reduziert werden.

Erste Dielenreihe exakt ausrichten

Sobald die Aluminium-Unterkonstruktion vollständig montiert und kontrolliert ist, beginnt die Verlegung der Bambusdielen.

Die erste Dielenreihe ist dabei besonders wichtig. Ist sie schief, setzt sich dieser Fehler über die gesamte Terrasse fort.

Deshalb vor der Befestigung kontrollieren:

• Abstand zur Hauswand,
• Flucht der Diele,
• Rechtwinkligkeit,
• Position der Unterkonstruktion,
• geplante Abschlusskante.

Besonders die ersten beiden Dielen sollten sehr sorgfältig ausgerichtet werden. Darauf weist auch die aktuelle Montageanleitung ausdrücklich hin.

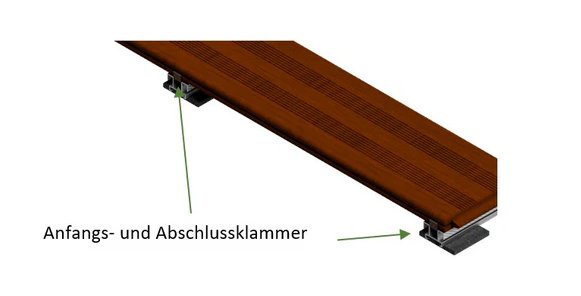

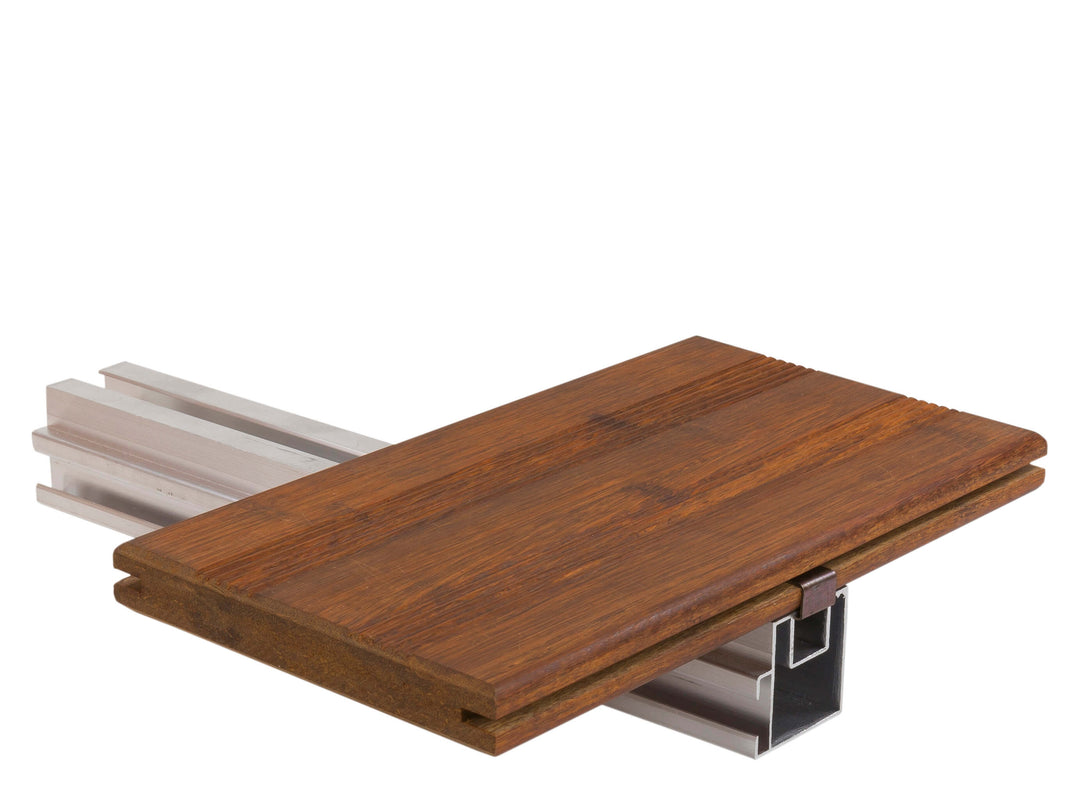

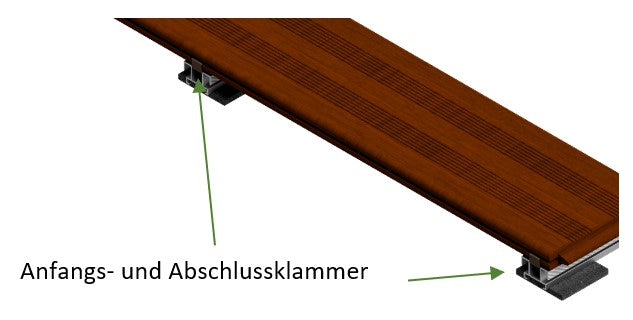

Für die Montage der ersten und letzten Dielenreihe kommen die Anfangs/Endlicps zum Einsatz. Der wird mithilfe eines Schraubendrehers in das Profil eingeschoben, im Anschluss wird die erste Diele vorsichtig in den Clip geschoben. Die Spannung des Clips reicht aus, um die Diele zu halten. Beim Verlegen der Unterkonstruktion muss mindestens 2 cm Abstand zu jedem feststehend Gegenstand mit eingeplant werden.

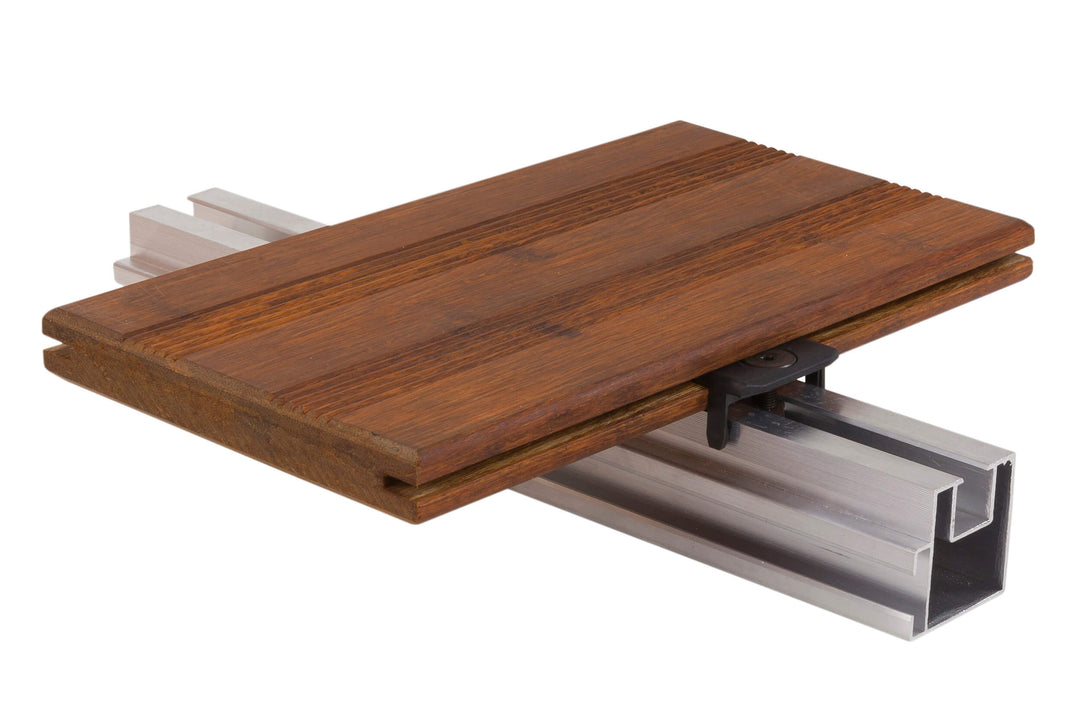

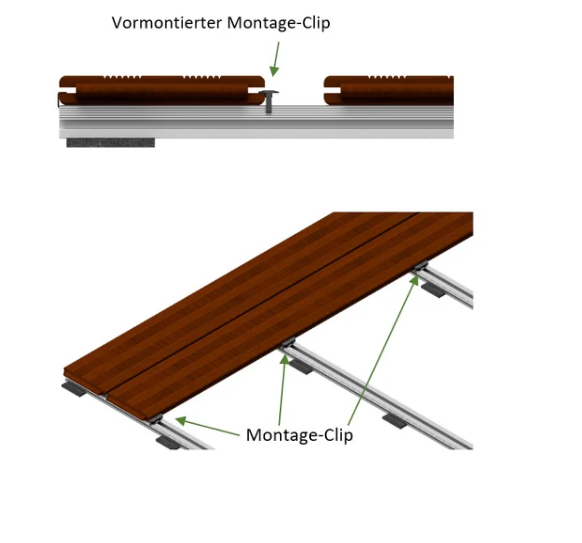

Im Anschluss daran kann der erste Montage-Clip in das Profil eingesetzt werden. Dazu wird der Nutenstein des Montage-Clips in die Nut des Alu-Profils eingeführt.  Danach wird der Montage-Clip bündig an die Terrassendiele geschoben. Sobald der Montage-Clip zwischen zwei Terrassendielen in das Alu-Profil gesetzt wurde, kann der Montage-Clip mit einem Langbit verschraubt werden. Dies wird bis zum letzten Brett fortgeführt. Es muss darauf geachtet werden, dass die ersten beiden Dielen exakt ausgerichtet sind. Eine schlecht ausgerichtete Diele lässt sich später nicht korrigieren.

Die Montage auf Stelzlager.

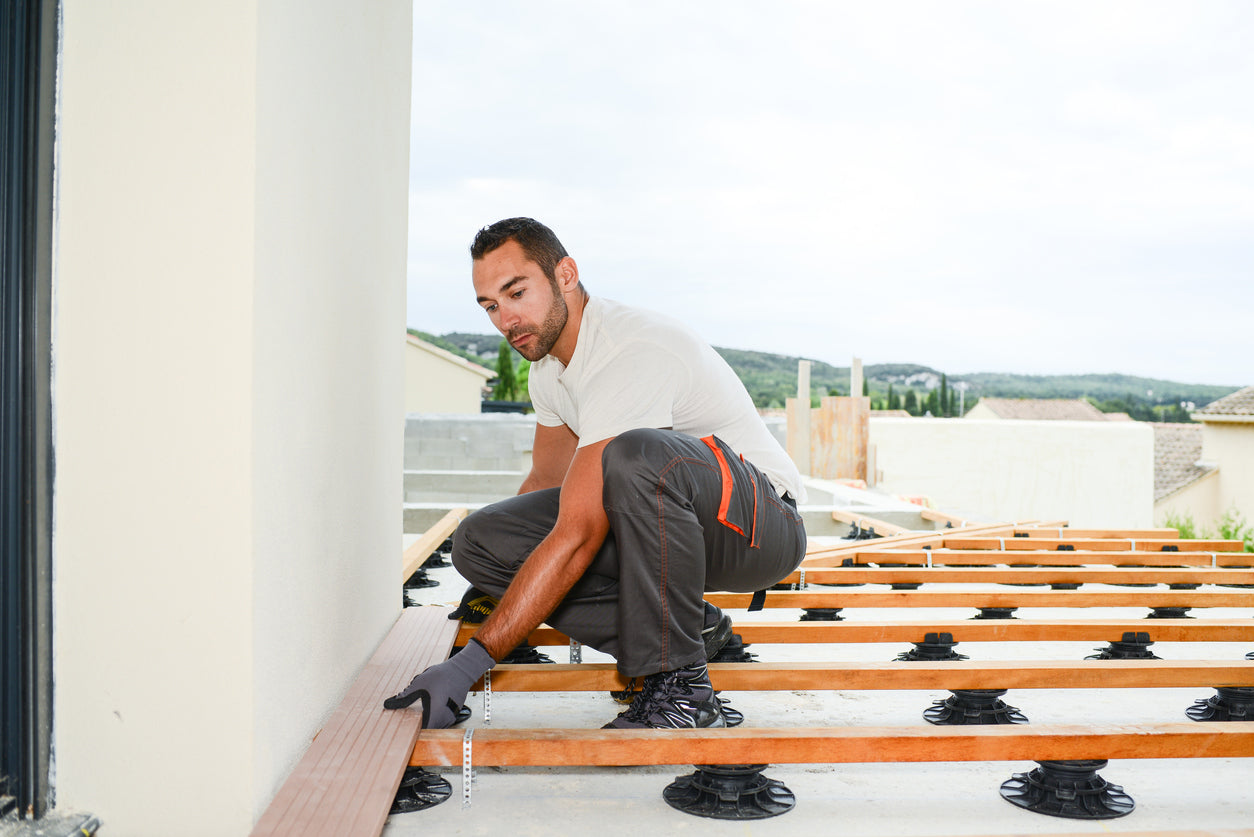

Bei größeren Aufbauhöhen können geeignete höhenverstellbare Stelzlager eingesetzt werden.

Diese Variante ist besonders interessant bei:

• Dachterrassen,
• Balkonen,
• größeren Höhenunterschieden,
• unebenen Untergründen,
• erhöhten Terrassen.

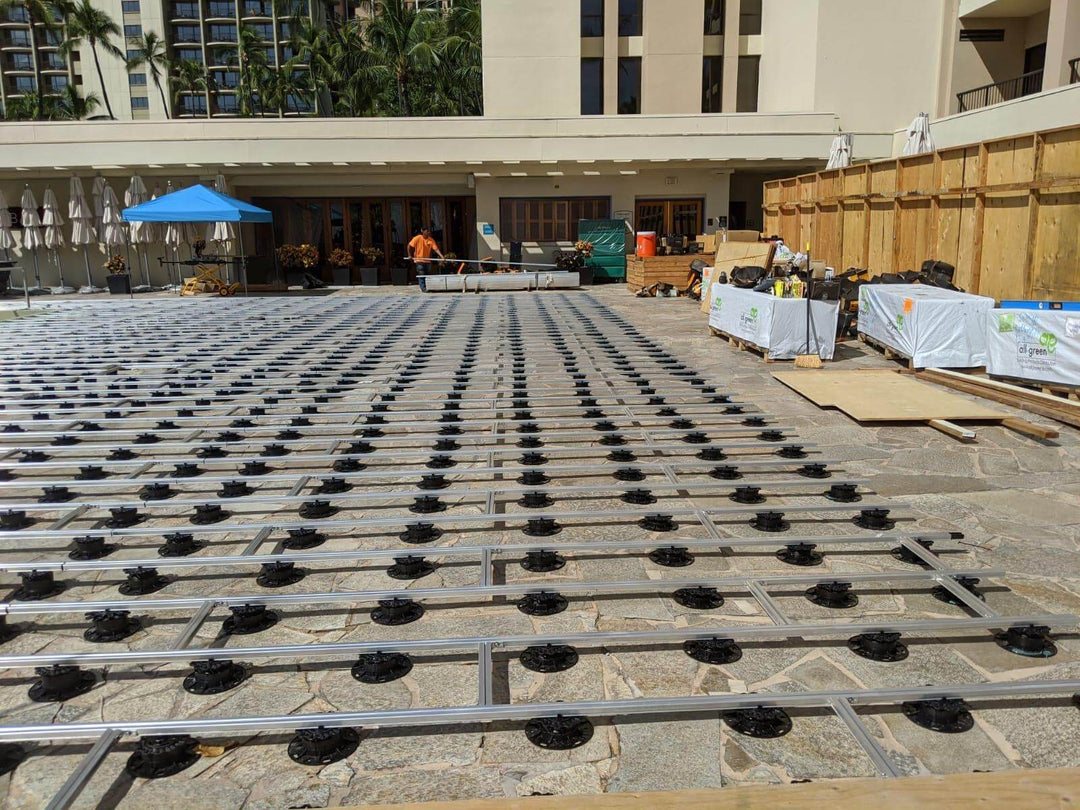

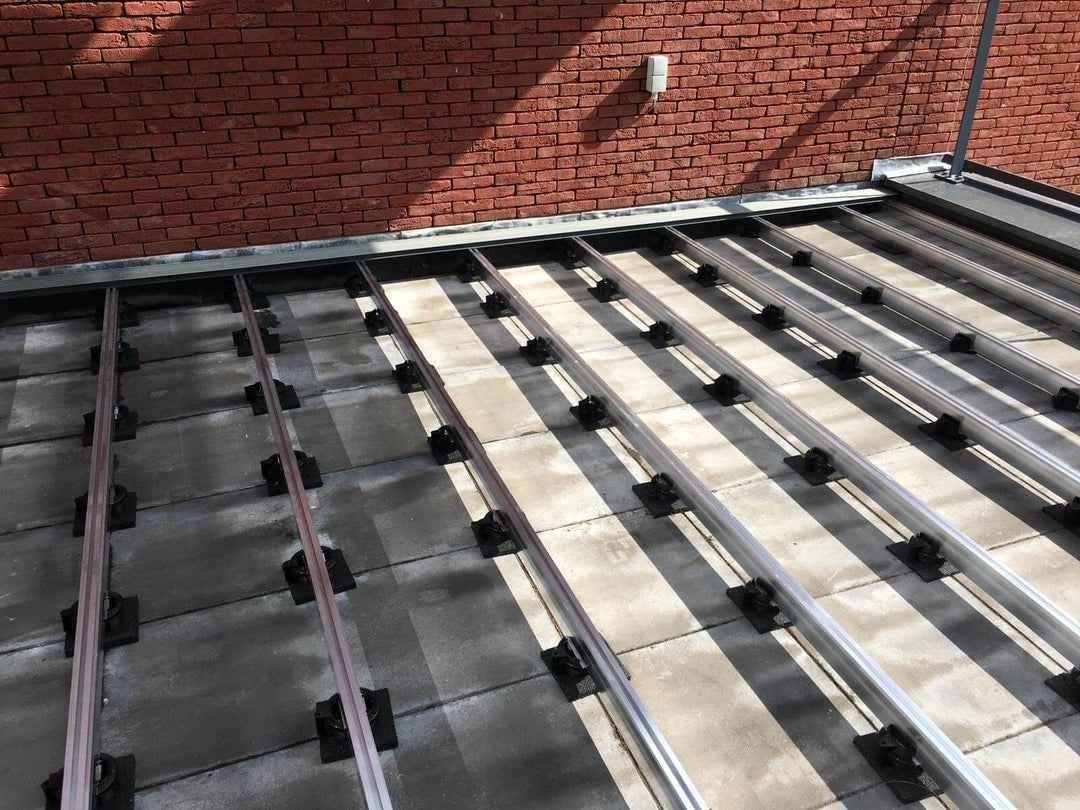

Die 40 × 40 mm Aluminiumprofile werden auf den Stelzlagern positioniert und entsprechend der geplanten Konstruktion stabilisiert.

Für den beschriebenen Aufbau gelten aktuell:

max. ca. 40 cm Achsabstand zwischen den Aluminiumprofilen

und

max. ca. 50 cm Abstand zwischen den Stelzlagern.

Je nach Belastung können geringere Abstände erforderlich sein.

Vorteil von Stelzlagern

Mit höhenverstellbaren Stelzlagern lassen sich:

• Höhenunterschiede ausgleichen,
• das erforderliche Gefälle einstellen,
• größere Aufbauhöhen realisieren,
• Leitungen oder andere technische Elemente unter der Terrasse führen.

Die Konstruktion sollte dabei jedoch immer als vollständiges System betrachtet werden.

Die Montage ohne Stelzlager.

Auch ein Aufbau ohne Stelzlager ist möglich.

Bei einer entsprechenden 40 × 40 mm Konstruktion können beispielsweise geeignete Gehwegplatten als Auflagepunkte eingesetzt werden.

Die aktuelle Montageanleitung nennt hierfür Abstände von ungefähr:

50 cm.

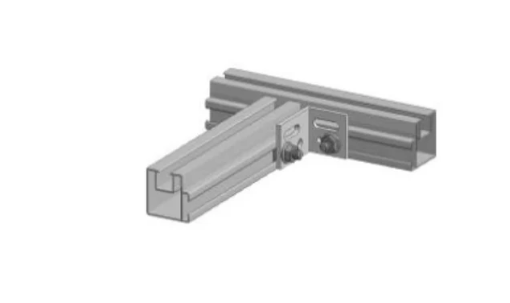

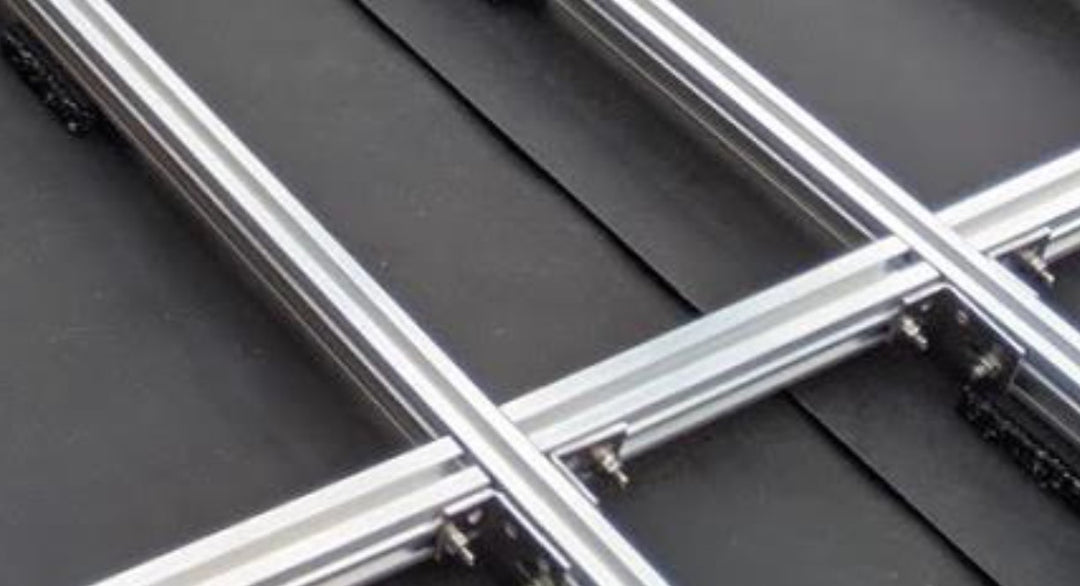

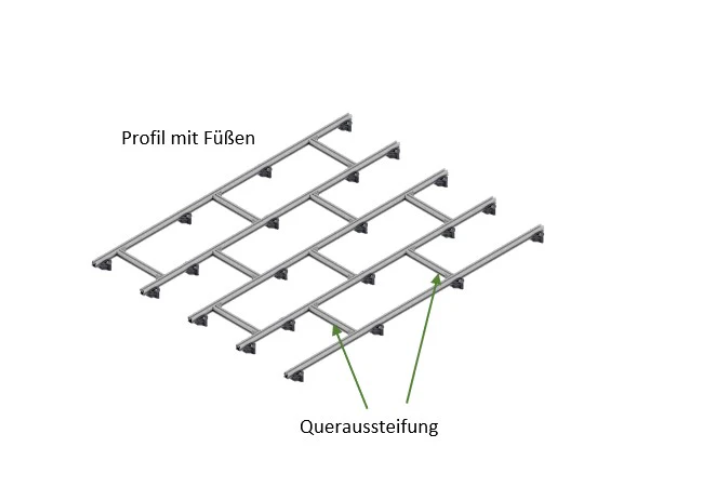

Bei dieser Bauweise wird eine Rahmenkonstruktion empfohlen, um die notwendige Stabilität zu erreichen. Zusätzlich empfiehlt die Montageanleitung eine Fixierung der Unterkonstruktion an mindestens zwei Punkten, beispielsweise über geeignete Winkel.

Ausdehnung der Aluminiumprofile berücksichtigen

Aluminium reagiert auf Temperaturschwankungen. Die Profile dehnen sich bei steigenden Temperaturen aus und ziehen sich bei sinkenden Temperaturen wieder zusammen. Die aktuelle Montageinformation nennt eine Längenänderung von ungefähr:

0,23 mm pro Meter bei 10 °C Temperaturdifferenz.

Bei einer mehrere Meter langen Unterkonstruktion kann sich diese Bewegung entsprechend summieren.

Deshalb dürfen Aluminiumprofile nicht starr zwischen zwei Wänden eingespannt werden. Zu Wänden und anderen festen Gegenständen muss ausreichender Bewegungsraum eingeplant werden.

Die Montageunterlagen nennen hierfür bei den Aluminiumprofilen mindestens etwa 10–15 mm, abhängig von Terrassengröße und Profillänge; für den kompletten Terrassenaufbau wird außerdem ein Abstand von etwa 2 cm zu feststehenden Bauteilen berücksichtigt.

Warum die Montage auf Aluminium so komfortabel ist

Der große Vorteil des Systems liegt in der Verbindung zwischen Clip und Aluminiumprofil. Bei der regulären Dielenbefestigung muss nicht jedes einzelne Befestigungsloch in der Unterkonstruktion vorgebohrt werden.

Der Nutenstein wird direkt in das Profil eingesetzt und anschließend verschraubt. Gerade bei einer großen Terrasse mit hunderten Befestigungspunkten kann das den Montageaufwand erheblich reduzieren.

Außerdem können die Clips sauber entlang der Nut der Aluminium-Unterkonstruktion positioniert werden. Dadurch entsteht ein sehr gleichmäßiger Aufbau.

Verdeckte Befestigung ohne sichtbare Schraubenköpfe.

Die Befestigung erfolgt vollständig zwischen den Dielen. Auf der fertigen Oberfläche befinden sich deshalb keine regelmäßig sichtbaren Schraubenköpfe.

Die Entwässerung - Das Gefälle.

Erforderlich ist ein Gefälle von ca. 2 %. , damit das Wasser sicher vom Haus weg abläuft.  Wäre die Terrasse waagerecht oder hätte gar ein Gefälle zum Haus hin, könnte bei starkem Regen das Wasser an die Hauswand, die Terrassentür oder in den Keller laufen und dort teure Feuchtigkeitsschäden verursachen.

Warum ein korrektes Gefälle unverzichtbar ist:

1.  Vermeidung von Staunässe

Wenn eine Terrasse ohne ausreichendes Gefälle montiert wird, bleibt Regen- oder Schmelzwasser in Form von Pfützen auf den Dielen länger stehen. Dauerhaft feuchtes Holz oder Bambus ist der ideale Nährboden für holzzersetzende Pilze, Moose, Schimmel und Fäulnis.

2. Erhöhung der Lebensdauer des Terrassendecks

Naturmaterialien vertragen dauerhafte Feuchtigkeit schlecht. Sie können aufquellen, sich verziehen oder schneller verrotten. Durch ein Gefälle fließt das Wasser schneller ab, und die Terrasse kann nach einem Regenschauer schneller wieder abtrocknen, das erhöht die Haltbarkeit des Terrassendecks, inkl. der Unterkonstruktion. Im Winter kann stehendes Wasser gefrieren und das Material schädigen.

3. Optik und Sauberkeit

Wasser, das in Pfützen stehen bleibt und verdunstet, hinterlässt unschöne Schmutz-, Staub- und Kalkränder. Ein Gefälle sorgt dafür, dass Regenwasser den Schmutz wie bei einer leichten Selbstreinigung direkt von der Terrasse spült.

Fazit: Ein fehlendes Gefälle ist einer der häufigsten Montagefehler bei Terrassen. Wer hier eins der "Grundgesetze" für eine fachgerechte Montage beim Terrassenbau ignoriert, läuft in die Gefahr die Terrasse schon nach wenigen Jahren aufwendig sanieren oder komplett erneuern zu müssen.

Tipp: Für die Entwässerung können Sie unsere Drainagedielen verwendet werden. Andere Lösungen müssen bauseits erfolgen. An Türen oder bodentiefen Fenstern muss mit einer Drainage entwässert werden.

4.Jede Schnittkante versiegeln

Dieser Arbeitsschritt ist besonders wichtig.

Sobald eine Bambusdiele:

• gekürzt,
• längs aufgetrennt,
• ausgeschnitten
• oder anderweitig bearbeitet

wird, entsteht eine neue offene Schnittfläche.

Diese Fläche muss anschließend geschützt werden.

Die aktuelle Montagevorgabe sieht zwei Arbeitsschritte vor:

1. Schnittfläche mit Bambus-Pflegeöl behandeln

und danach

2. mit AMBOOO Stirnkantenwachs versiegeln.

Dieser Arbeitsschritt sollte unmittelbar bei der Montage durchgeführt und nicht auf später verschoben werden.

Die Hinterlüftung und Abstände.

Der zwingend erforderliche Abstand zwischen den Terrassendielen und allen feststehenden Bauteilen (Rasen, Steinen, Hauswänden, Gartenmauern, Säulen, Treppenstufen oder an das Erdreich) ist unbedingt einzuhalten. Das ist eine weitere absolut wichtige Vorgabe für eine Sach- und Fachgerechte Montage.

Warum ein ausreichender Abstand (ca.2 cm) unverzichtbar ist:

• Das Quellen und Schwinden – das „Arbeiten“

Der erforderliche Abstand dient den konstruktiven Holzschutz und ermöglicht es dem Naturprodukt Bambus aus Feuchtigkeit und Temperaturen zu reagieren. Bambus ist ein hygroskopisches Material. Bei Regen und hoher Luftfeuchtigkeit nehmen die Bambusfasern Feuchtigkeit auf und die Bambusdiele dehnt sich aus, das s.g. Quellen, und bei Sonne und Trockenheit, gibt das Material Feuchtigkeit ab, und die Diele zieht es sich wieder zusammen das s.g. Schwinden.

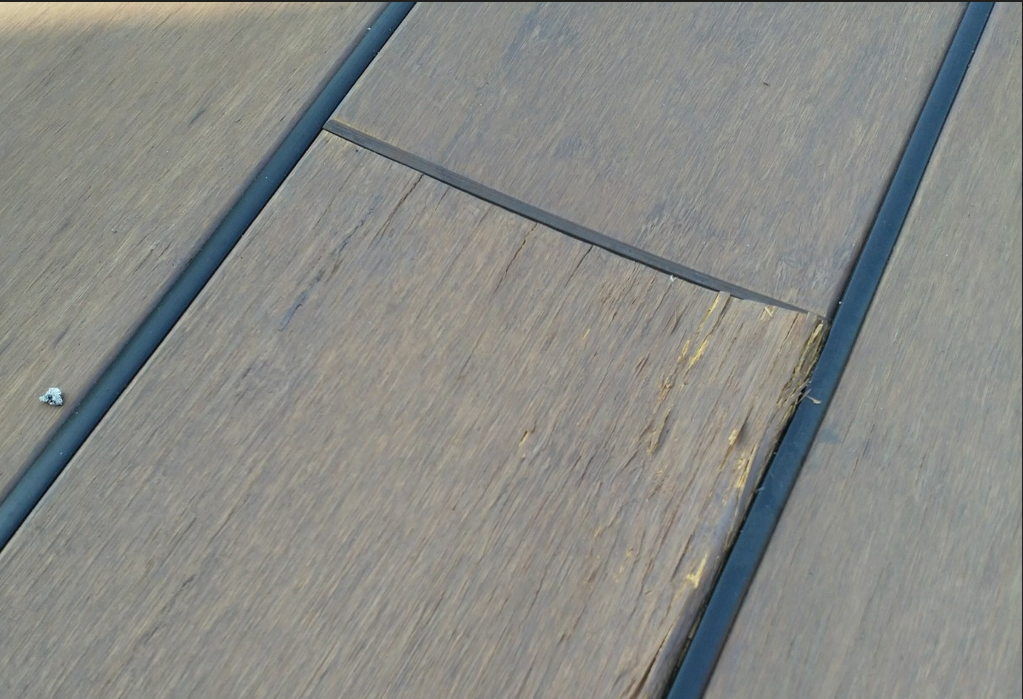

Wenn die Dielen jetzt so montiert werden das diese keinen Platz zum Ausdehnen haben, entstehen Kräfte die sich dann in der Fläche abbauen. Die sichtbaren Folgen:

Dielen wölben sich.

Dielen splittern verstärkt.

Dielen verklemmen sich bei der Ausdehnung.

Befestigungen können gelockert werden oder abreißen.

• Die Hinterlüftung und Trocknung

Für eine lange Haltbarkeit müssen die Dielen schnell trockenen können. Neben dem Gefälle ist eine ausreichende Hinterlüftung zwingend erforderlich. Ein Abstand sorgt dafür das eine gute Luftzirkulation das gesamte Deck von unten umströmt. Dadurch trocknen die Dielen besser ab und bleiben länger haltbar. Wenn die Bambusdielen nun z.B. direkt an einer Wand anliegen, staut sich dort die feuchte Luft.

An dieser Kontaktstelle bleibt der Bambus dauerhaft feucht, was zu Schimmel, Pilzbefall und Fäulnis führen kann. Außerdem kann die Feuchtigkeit, durch den sogenannten Kapillareffekt vom nassen Bambusholz in die Wand ziehen und umgekehrt. Das kann zu unschönen Wasserflecken, abplatzendem Putz, beschädigter Isolierung oder sogar zu Schimmel im Mauerwerk führen.

• Wasserablauf verbessern – Vermeidung von Schmutzansammlungen

Auf einer Terrasse sammeln sich immer Verunreinigugnen wie Staub, Polllen oder Laub. Wenn es keinen oder nur einen winzigen Spalt z.B zu einer Hauswand gibt, setzt sich dieser Schmutz genau dort in der Ritze fest. Zusammen mit Regenwasser entsteht so ein Bereich der niemals richtig austrocknet. Ein ausreichend großer Abstand hilft, Staunässe und Schmutzansammlungen zu vermeiden.

 Auch entkoppelt der Abstand die Terrasse akustisch vom Haus (Schallbrücken).

Zusätzlich muss darauf geachtet werden, dass eine Terrasse von den Seiten aus hinterlüftet werden kann. Die Hinterlüftung kann durch Aufständern in Kombination mit Lufteinlässen wie Drainagen, Gittern oder anderen konstruktiven Lösungen gewährleistet werden. Bei Dachterrassen ist ein Mindestabstand von 2 cm zur Attika zwingend einzuhalten. Die 2 cm gelten auch für den Abstand zum Rasen, Rasenkantensteinen, Gebäudewänden und alle anderen fest montierten Bauteile / Bauwerke.

Sollte die Attika mehr als 10cm über die Terrasse hinausragen, ist eine zusätzliche Belüftung durch Drainagen o.ä. zu gewährleisten. Ein komplettes Verschließen der Unterkonstruktion ist nicht zulässig. Staunässe und eine fehlende Hinterlüftung können zu irreparablen Schäden an den Bambusdielen führen.

Fazit: Der Abstand zu feststehenden Bauteilen und das sicherstellen das der Aufbau des Terrassendecks, von den Seiten auf belüftet wird, verhindert Spannungen, Feuchteschäden und Verformungen und sorgt dafür, dass die Terrasse dauerhaft funktionsfähig bleibt. Irreparabel Schäden an den Dielen sind anderenfalls nahezu unvermeidbar.

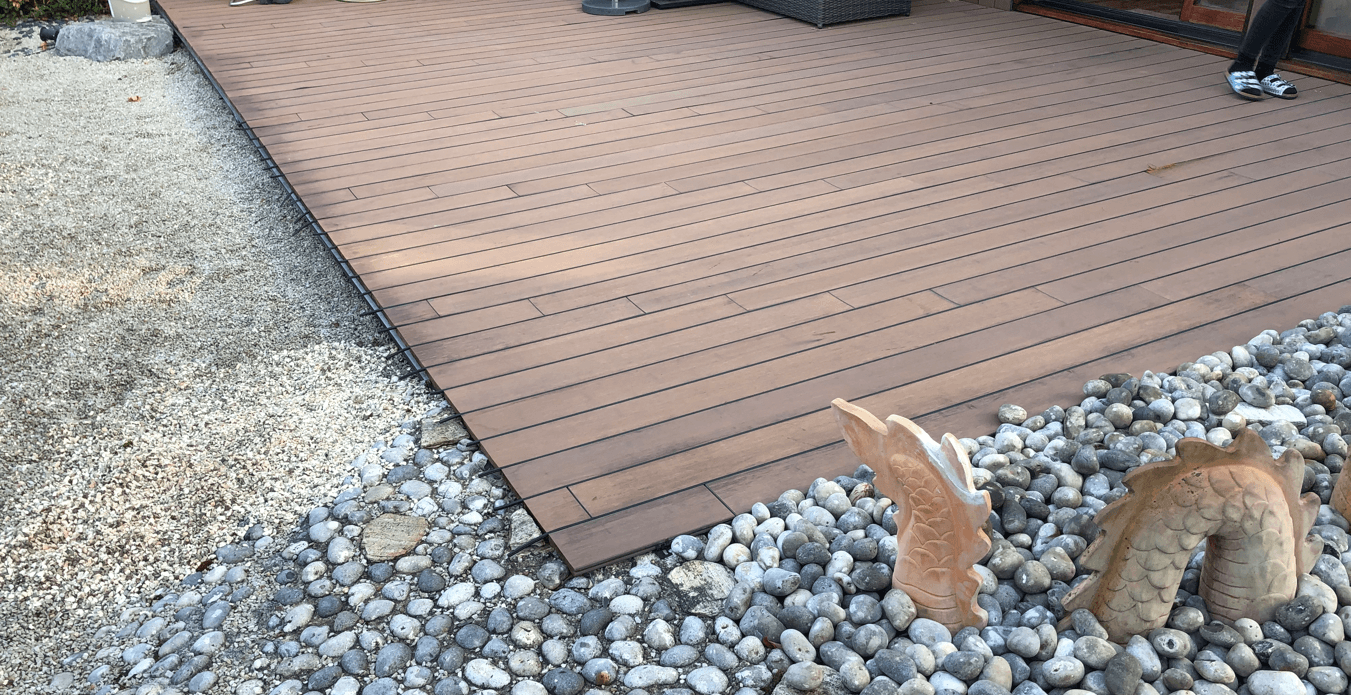

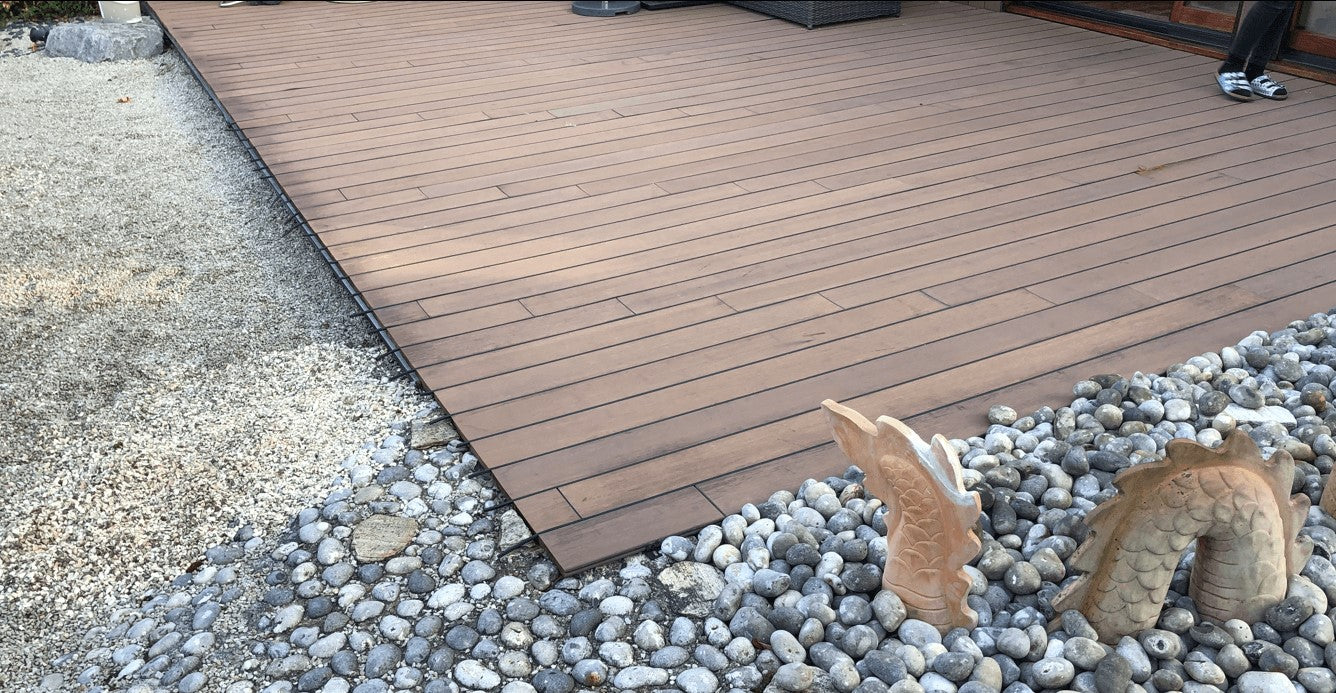

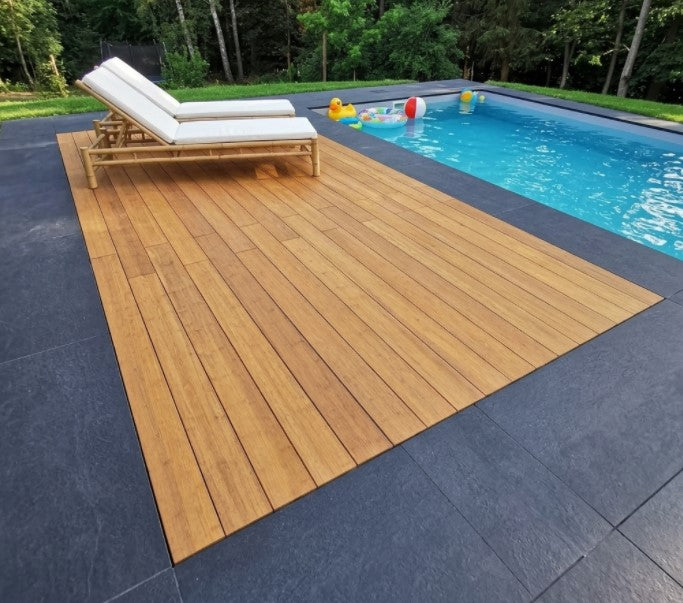

Bei dem nachfolgenden Beispiel wurde das Thema Hinterlüftung zu 100% ignoriert. Der Aufbau der Terrasse ist von allen vier Seiten hermetisch abgeriegelt. Zusätzlich sind die seitliche Fugen auch noch mit einem Fugenband verschlossen. Die Folge, die Dielen sind von unten dauerhaft Feucht, verformen sich und werden irreparabel beschädigt.

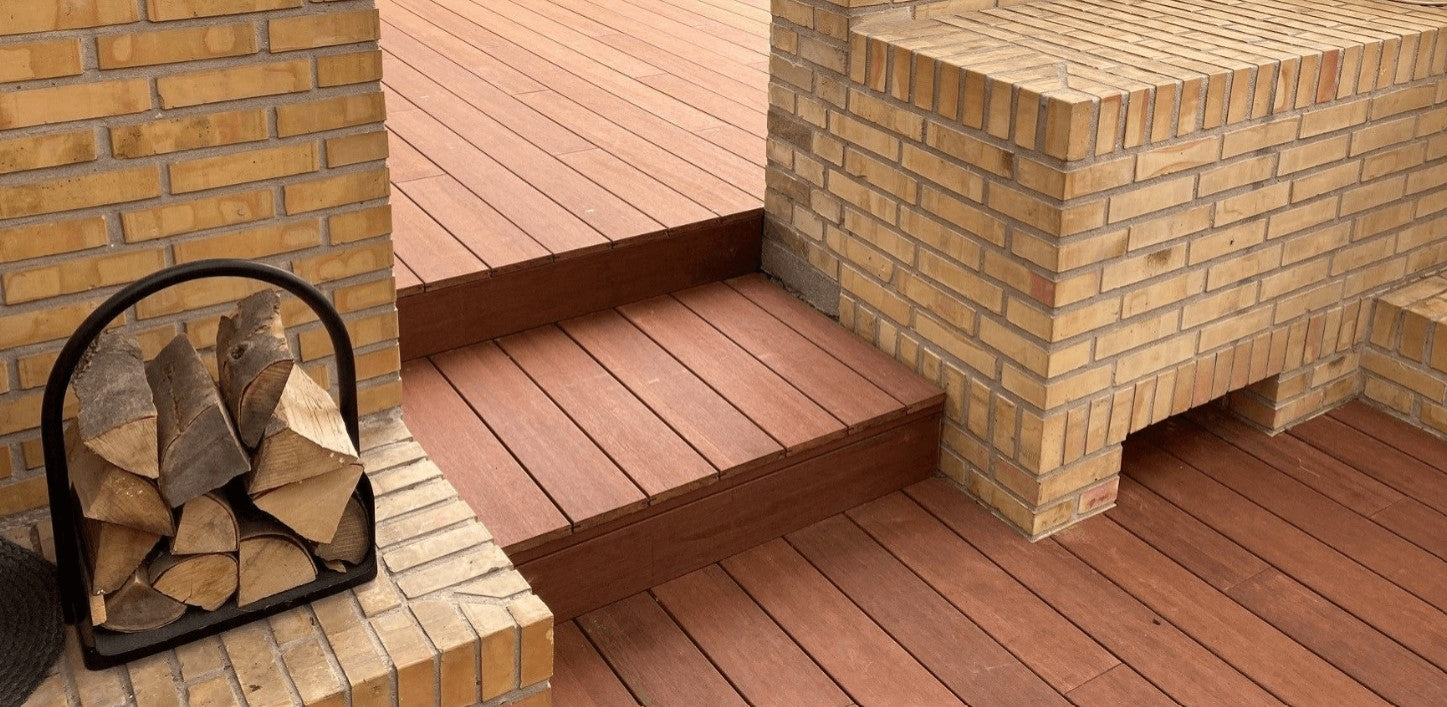

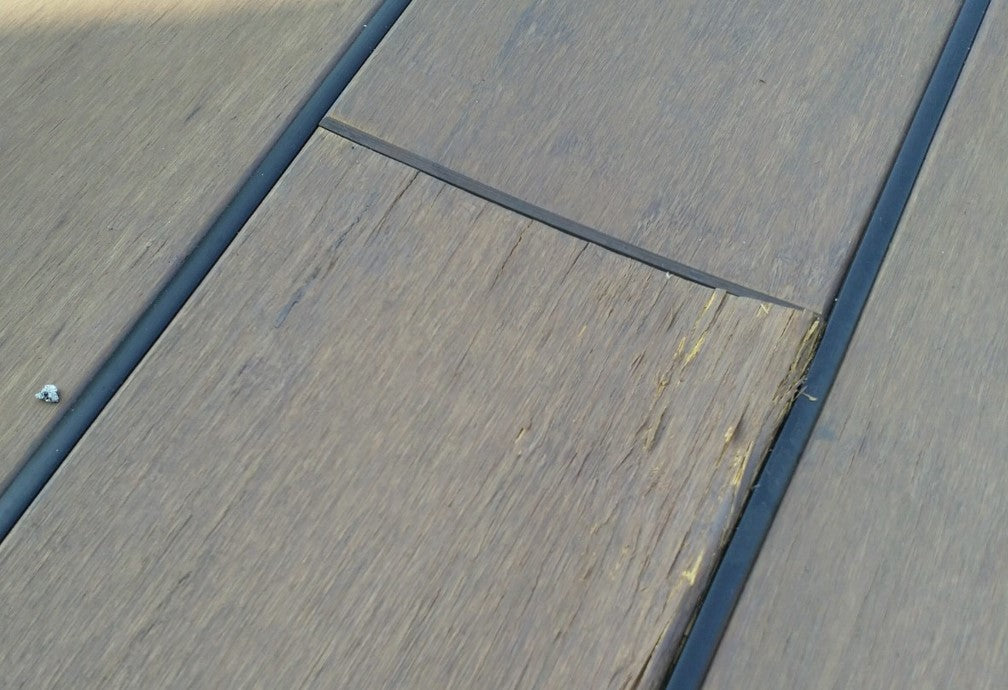

Bei allen nachfolgenden Beispielen ist der vorgeschrieben Abstand (ca.2 cm) zu feststehenden Bauteilen - angrenzen Belägen nicht eingehalten und oder wurde hier der Terrassenaufbau von allen Seiten komplett so verschlossen so das keine Luftzirkulation unter dem Terrassendeck erfolgen kann. Auch wurden keine Draingitter verbaut - ein Gefälle ist nicht erkennbar. Staunässe und Schäden an die Dielen sind so nahezu unvermeidbar.
