Bambus- oder Aluminium-Unterkonstruktion – was ist besser?

Die Terrassendielen sind später der sichtbare Teil der Terrasse.

Für Stabilität, Belüftung und einen dauerhaft funktionierenden Aufbau ist jedoch vor allem das entscheidend, was man nach der Montage kaum noch sieht:

Die Unterkonstruktion.

Sie bildet die Verbindung zwischen Untergrund und Terrassendiele und sorgt dafür, dass die Dielen:

• sicher befestigt werden können,
• ausreichend unterstützt werden,
• Abstand zum Untergrund besitzen,
• von unten belüftet werden,
• und Niederschlagswasser unter der Terrasse ablaufen kann.

Für unsere Bambus-Terrassendielen kommen je nach Dielensystem und Einbausituation vor allem zwei Materialien infrage.

Bambus-Unterkonstruktion
oder
Aluminium-Unterkonstruktion.

Beide Systeme können eine stabile Grundlage für eine Bambusterrasse bilden. Konstruktion und Montage unterscheiden sich jedoch deutlich.

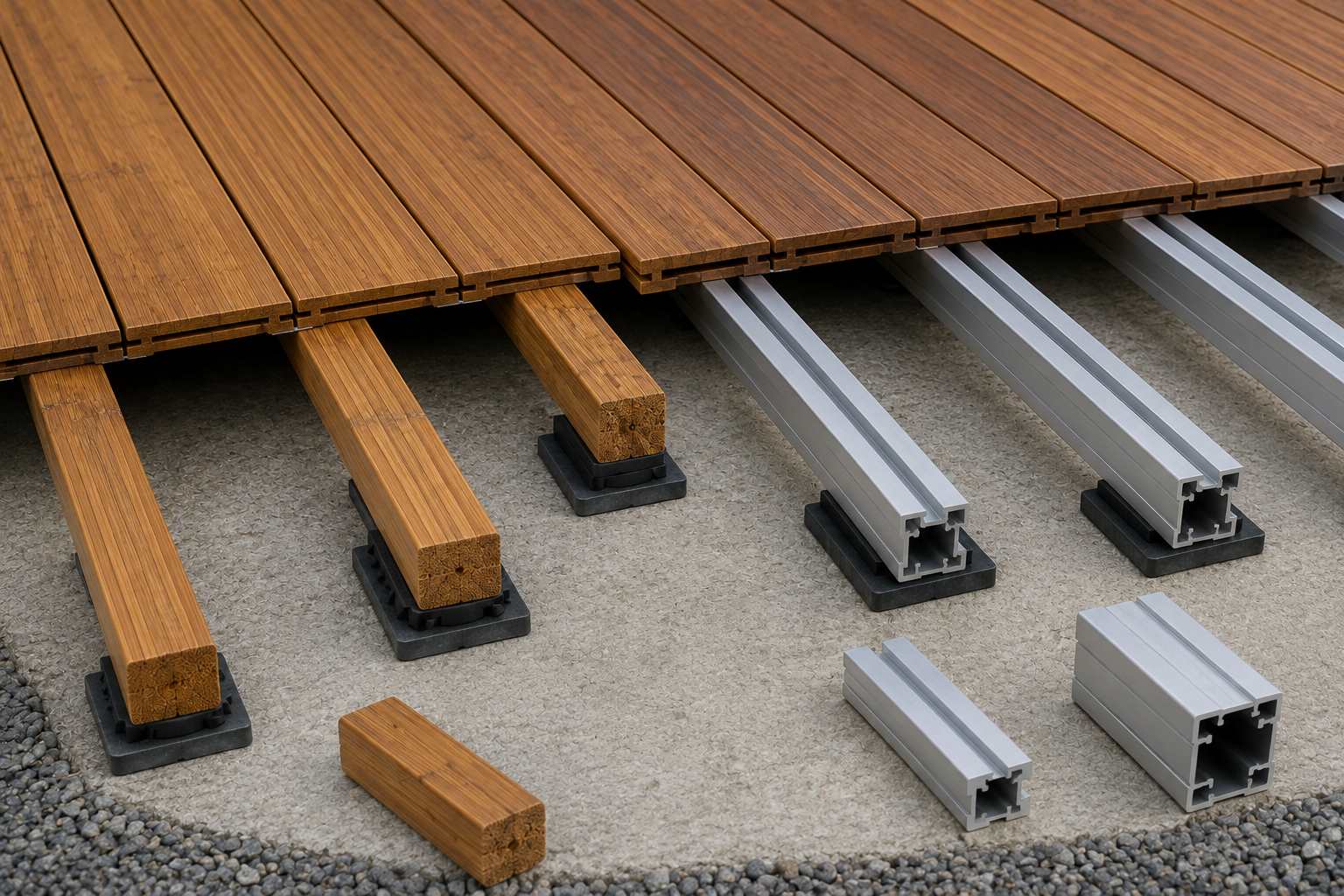

Bambus oder Aluminium – der schnelle Vergleich

Welche Aufgabe hat die Unterkonstruktion überhaupt?

Eine Unterkonstruktion trägt nicht nur die Terrassendielen.

Sie schafft zunächst Abstand zwischen der sichtbaren Terrasse und dem darunterliegenden Untergrund.

Dieser Hohlraum ist wichtig.

Nach einem Regenschauer gelangt Wasser durch die Fugen zwischen den Dielen unter die Terrasse. Dort muss es ablaufen und anschließend wieder abtrocknen können.

Eine fachgerecht geplante Unterkonstruktion unterstützt deshalb:

• Wasserablauf
• Hinterlüftung
• Lastverteilung
• Befestigung der Dielen
• gleichmäßige Höhenlage
• Gefälle der Terrasse

Die Unterkonstruktion sollte deshalb immer zusammen mit Untergrund, Entwässerung und Terrassendiele geplant werden.

Unsere FAQ weist außerdem darauf hin, dass die Lebensdauer der Unterkonstruktion zur Lebensdauer des Oberbelags passen sollte. Es wäre wenig sinnvoll, eine langlebige Terrassendiele auf einer Unterkonstruktion aufzubauen, die deutlich früher ausgetauscht werden müsste.

Die Bambus-Unterkonstruktion

Die Bambus-Unterkonstruktion ist die materialgleiche beziehungsweise materialnahe Lösung für eine Bambusterrasse.

Sie besitzt aktuell einen Querschnitt von:

40 × 40 mm

und eine Länge von:

2.200 mm.

Die Profile werden entsprechend der Montagevorgaben auf geeigneten Auflagepunkten beziehungsweise Gummipads ausgelegt.

Ein wesentlicher Unterschied zur kleinen Aluminium-Unterkonstruktion:

Die Bambus-Unterkonstruktion kann schwimmend verlegt werden und muss nicht grundsätzlich im darunterliegenden Boden verschraubt werden.

Wie wird die Bambus-Unterkonstruktion verlegt?

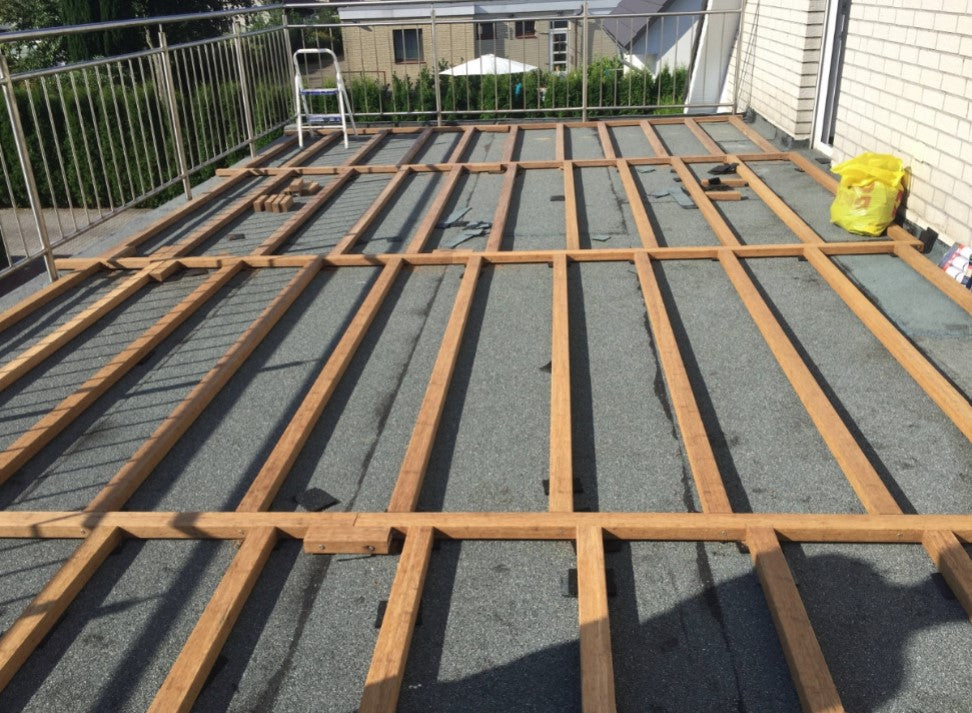

Die Bambusprofile werden quer zur späteren Richtung der Terrassendielen angeordnet.

Für den typischen Aufbau werden die Unterkonstruktionsprofile auf geeigneten Auflagepunkten beziehungsweise Gummipads positioniert.

Der maximale Achsabstand der Unterkonstruktion beträgt bei den beschriebenen AMBOOO-Aufbauten etwa:

40 cm.

Damit erhält die Terrassendiele ausreichend viele Auflagepunkte.

Die Auflager unter der 40 × 40 mm Konstruktion dürfen gemäß aktueller Montageinformation maximal etwa:

50 cm

auseinanderliegen.

Bei höheren Belastungen müssen die Abstände gegebenenfalls reduziert werden.

Ein Vorteil: schwimmende Montage

Nicht überall kann oder soll in den vorhandenen Untergrund gebohrt werden.

Das kann beispielsweise relevant sein bei:

• bestimmten Dachterrassen,
• Balkonen,
• vorhandenen Bodenplatten,
• Abdichtungen,
• Mietobjekten,
• Untergründen, die nicht beschädigt werden sollen.

Hier kann ein schwimmender Aufbau interessant sein.

Die Bambus-Unterkonstruktion wird nach unserer Montagevorgabe auf geeigneten Pads beziehungsweise Auflagern positioniert und nicht grundsätzlich mit dem darunterliegenden Boden verschraubt.

Das bedeutet allerdings nicht, dass jede Terrasse einfach lose auf den Boden gelegt werden kann.

Die gesamte Konstruktion muss ausreichend stabilisiert und gegen Verschieben beziehungsweise andere auftretende Kräfte gesichert sein.

Bei Balkonen und Dachterrassen können zusätzlich statische Anforderungen und Windsog eine Rolle spielen.

Bambus-Unterkonstruktion und Feuchtigkeit

Die Unterkonstruktionsprofile aus Bambus sind unbehandelt.

Dadurch können sich insbesondere bei Feuchtigkeit optische Veränderungen oder Stockflecken bilden.

Befindet sich die Unterkonstruktion später sichtbar im Randbereich, empfehlen wir deshalb, die Bambus-Unterkonstruktion vor der Montage zu ölen.

Noch wichtiger ist jedoch:

Die Konstruktion muss so geplant werden, dass Wasser ablaufen und das Material anschließend wieder trocknen kann.

Eine Bambus-Unterkonstruktion sollte deshalb nicht dauerhaft in stehendem Wasser liegen.

Wann ist eine Bambus-Unterkonstruktion interessant?

Die Bambus-Unterkonstruktion kann insbesondere interessant sein, wenn:

• eine klassische Bambusdiele verlegt wird,
• ausreichend Aufbauhöhe vorhanden ist,
• ein schwimmender Aufbau gewünscht ist,
• nicht in den vorhandenen Untergrund gebohrt werden soll,
• Bambus auch bei der Unterkonstruktion bevorzugt wird.

Bei sehr niedriger Aufbauhöhe oder Closed Deck kommen dagegen andere Lösungen infrage.

Aluminium-Unterkonstruktion

Aluminium verfolgt konstruktiv einen etwas anderen Ansatz.

Der Werkstoff reagiert nicht wie ein pflanzliches Material auf Feuchtigkeit und bietet eine sehr präzise Grundlage für das Befestigungssystem.

Für unsere Terrassensysteme stehen zwei unterschiedliche Aluminiumprofile zur Verfügung:

Aluminium XS: 35 × 23 mm

und

Aluminium XL: 40 × 40 mm.

Diese beiden Varianten sollte man nicht miteinander verwechseln.

Denn sie unterscheiden sich nicht nur in der Höhe, sondern auch darin, wie sie konstruktiv eingesetzt werden dürfen.

Aluminium XS 35 × 23 mm – wenn wenig Aufbauhöhe vorhanden ist

Die flache Aluminium-Unterkonstruktion besitzt einen Querschnitt von:

35 × 23 mm.

Sie ist insbesondere dann interessant, wenn möglichst wenig Aufbauhöhe zur Verfügung steht.

Das kommt beispielsweise häufiger vor bei:

• bestehenden Betonterrassen,
• Balkonen,
• Sanierungen,
• bodentiefen Türen,
• vorhandenen Pflasterflächen.

Zusammen mit einer etwa 20 mm starken Terrassendiele lässt sich damit ein vergleichsweise niedriger Terrassenaufbau realisieren.

Die XS-Unterkonstruktion muss vollständig aufliegen

Dieser Punkt ist besonders wichtig:

Die 35 × 23 mm Aluminium-Unterkonstruktion darf nicht freitragend verwendet werden.

Sie muss aufliegen und darf keine freien Abstände überspannen.

Damit ist sie kein kleiner Ersatz für einen tragenden Balken.

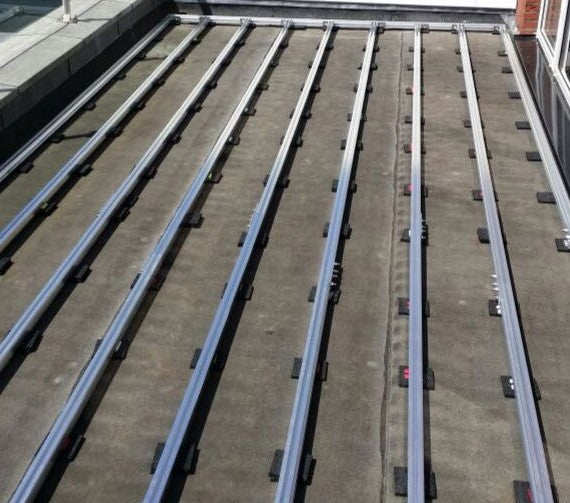

Die Profile werden beispielsweise auf geeigneten Pads ausgelegt.

Der empfohlene Abstand dieser Pads beträgt bei der XS-Variante aktuell etwa:

30 cm.

Die XS-Unterkonstruktion muss befestigt werden

Ein weiterer wichtiger Unterschied:

Die kleine Aluminium-Unterkonstruktion muss gemäß Montageanleitung am vorhandenen Untergrund befestigt werden.

Dazu wird das Aluminiumprofil entsprechend durchbohrt und beispielsweise über Dübel und Schraube beziehungsweise geeignete Winkel mit dem Untergrund verbunden.

Das bedeutet:

Die XS-Variante eignet sich nicht automatisch für Untergründe, in die nicht gebohrt werden darf.

Bei:

• Dachabdichtungen,
• bestimmten Fliesenflächen,
• empfindlichen Beschichtungen

muss deshalb zunächst geklärt werden, ob eine entsprechende Befestigung überhaupt möglich beziehungsweise zulässig ist.

Wann ist die Aluminium XS besonders sinnvoll?

Die 35 × 23 mm Variante ist vor allem interessant, wenn:

wenig Aufbauhöhe zur Verfügung steht

und gleichzeitig

ein durchgehend tragfähiger Untergrund vorhanden ist, an dem die Konstruktion befestigt werden kann.

Ein typisches Beispiel ist eine bestehende Betonterrasse mit geringer Höhe bis zur Terrassentür.

Aluminium XL 40 × 40 mm – die vielseitige Alu-Lösung

Die größere Aluminium-Unterkonstruktion besitzt:

40 × 40 mm Querschnitt.

Damit entspricht ihre Höhe ungefähr der Bambus-Unterkonstruktion.

Konstruktiv bietet sie jedoch andere Möglichkeiten als die flache XS-Version.

Schwimmender Aufbau mit Aluminium

Bei der 40 × 40 mm Aluminium-Unterkonstruktion kann auf eine direkte Verbindung mit dem Untergrund verzichtet werden, wenn stattdessen eine geeignete Queraussteifung beziehungsweise Rahmenkonstruktion hergestellt wird.

Das eröffnet beispielsweise Möglichkeiten für:

• Terrassen auf Stelzlagern,
• größere Aufbauhöhen,
• Rahmenkonstruktionen,
• Untergründe, in denen nicht gebohrt werden soll.

Die Konstruktion muss dabei natürlich ausreichend stabil ausgeführt werden.

Wie groß dürfen die Auflagerabstände sein?

Für die 40 × 40 mm Aluminium-Unterkonstruktion gibt die aktuelle Montageanleitung einen maximalen Auflagerabstand von:

50 cm

an.

Bei höheren Belastungen muss dieser Abstand reduziert werden.

Die Unterkonstruktionsprofile selbst werden wiederum mit maximal etwa:

40 cm Achsabstand

angeordnet.

Damit ergeben sich zwei unterschiedliche Raster:

max. ca. 40 cm zwischen den Unterkonstruktionsprofilen

und

max. ca. 50 cm zwischen den Auflagepunkten der 40 × 40 mm UK.

Diese beiden Werte sollten bei der Materialplanung nicht verwechselt werden.

Warum bevorzugen wir Aluminium bei vielen Projekten?

In unserer eigenen Montagepraxis hat Aluminium einen wesentlichen Vorteil:

Die Befestigung der Terrassendielen ist einfacher und schneller.

Die speziell für die Aluminium-Unterkonstruktion vorgesehenen Clips werden von oben zwischen die Dielen eingesetzt und direkt in der Alu-UK verschraubt.

Ein Vorbohren der Unterkonstruktion ist dabei nicht notwendig.

Bambus oder Aluminium – was passiert bei Feuchtigkeit?

Unter einer Terrasse lässt sich Feuchtigkeit nicht vollständig vermeiden.

Regenwasser gelangt durch die Fugen unter die Dielen und läuft anschließend über den Untergrund ab.

Bei einer Bambus-Unterkonstruktion muss deshalb besonders darauf geachtet werden, dass das Material nicht dauerhaft feucht bleibt.

Aluminium reagiert auf diese Feuchtigkeit nicht wie ein pflanzlicher Werkstoff.

Das macht Aluminium besonders interessant bei Konstruktionen, bei denen:

• Wasser regelmäßig unter die Terrasse gelangt,
• wenig Abstand zum Untergrund vorhanden ist,
• schwer zugängliche Bereiche entstehen,
• eine dauerhaft dimensionsstabile Unterkonstruktion gewünscht wird.

Das bedeutet jedoch nicht, dass bei einer Aluminium-Unterkonstruktion Entwässerung und Hinterlüftung unwichtig wären.

Auch hier müssen Wasserablauf und Belüftung der Terrassendielen funktionieren.

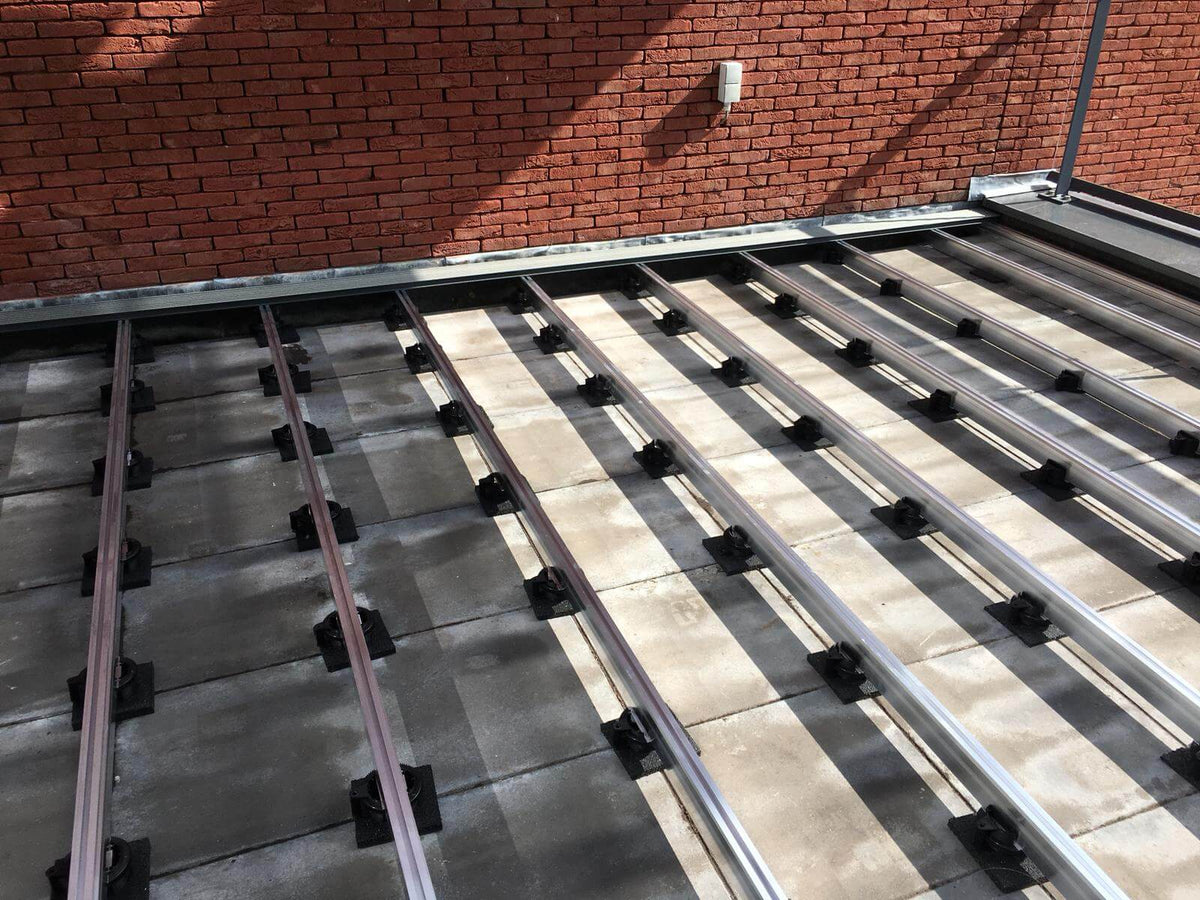

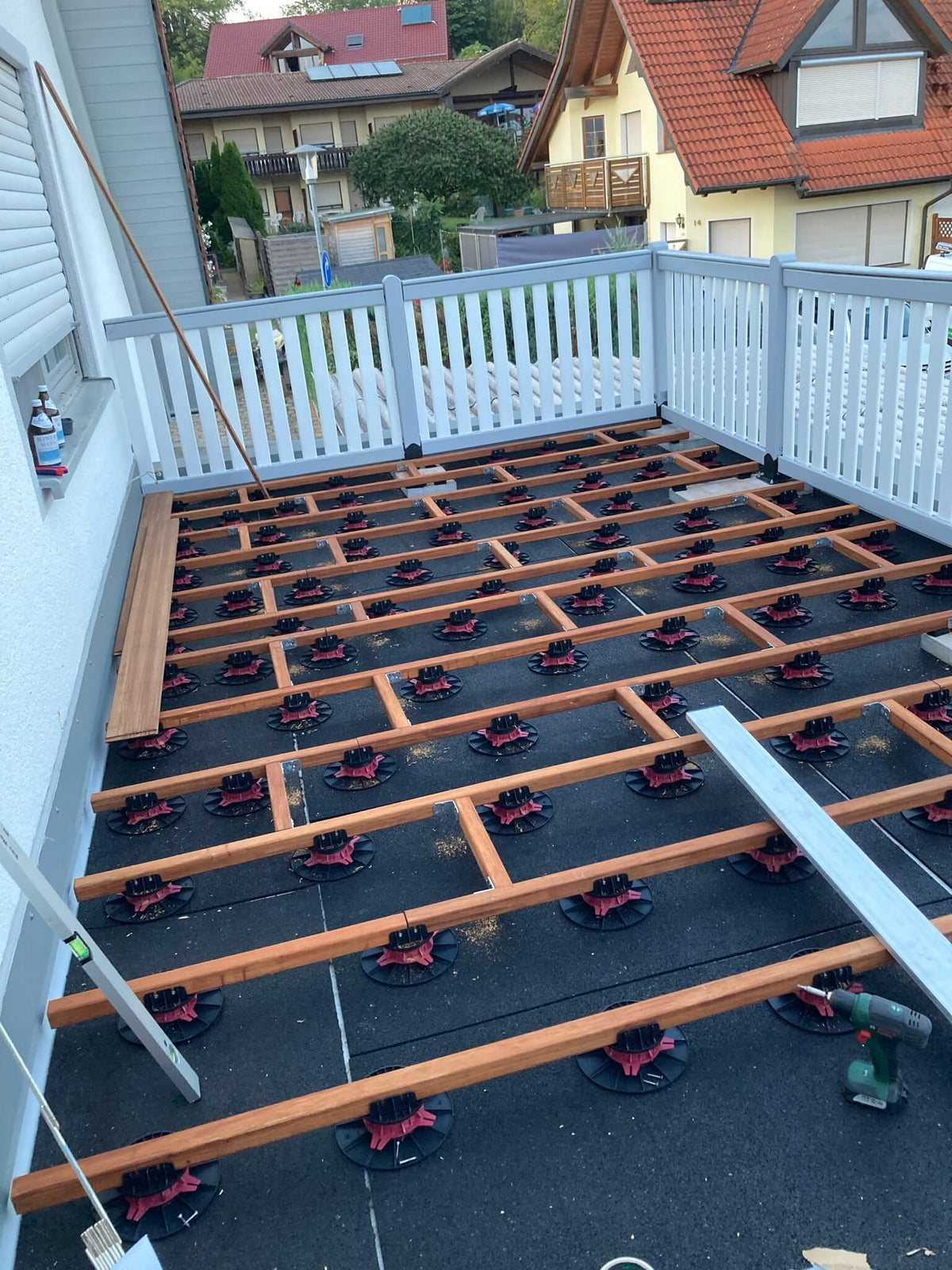

Welche Unterkonstruktion für Stelzlager?

Bei größeren Aufbauhöhen werden häufig Stelzlager verwendet.

Damit lässt sich die Höhe einer Terrasse sehr genau einstellen.

Für solche Konstruktionen kommen grundsätzlich die dafür geeigneten 40 × 40 mm Systeme infrage.

Sowohl Bambus-Unterkonstruktionen als auch entsprechend ausgeführte 40 × 40 mm Aluminiumkonstruktionen können – abhängig vom konkreten Aufbau – mit Auflagern beziehungsweise Stelzlagern kombiniert werden. Unsere Montagebeispiele zeigen Bambus-Unterkonstruktionen beispielsweise auch auf Stelzlagern bei Balkon- und Dachterrassenaufbauten.

Die flache Aluminium XS 35 × 23 mm ist dagegen nicht für eine freitragende Aufständerung vorgesehen.

Welche Unterkonstruktion bei sehr geringer Aufbauhöhe?

Hier ist die Entscheidung häufig relativ eindeutig.

Wenn zwischen vorhandenem Untergrund und Terrassentür nur wenig Platz vorhanden ist, bietet die:

Aluminium XS 35 × 23 mm

die geringste Höhe der beschriebenen Systeme.

Allerdings muss der Untergrund dafür geeignet sein, weil das Profil vollständig aufliegen und befestigt werden muss.

Es gilt deshalb:

geringe Aufbauhöhe + tragfähiger befestigbarer Untergrund
→ Aluminium XS prüfen

Nicht:

geringe Aufbauhöhe + große freitragende Abstände
→ Aluminium XS

Für Letzteres ist das Profil ausdrücklich nicht vorgesehen.

Welche Unterkonstruktion für Closed Deck?

Hier gibt es keine freie Auswahl.

Unsere Closed-Deck-Dielen Colon und Cristobal werden ausschließlich mit der dafür vorgesehenen:

Aluminium-Unterkonstruktion 40 × 40 mm

montiert.

Auch der spezielle Closed-Deck-Clip ist ausschließlich für die Aluminium-Unterkonstruktion vorgesehen.

Wer sich für Closed Deck entscheidet, entscheidet sich deshalb konstruktiv gleichzeitig für:

40 × 40 mm Aluminium-Unterkonstruktion + Closed-Deck-Befestigungssystem.

Das sollte bereits bei der Planung der Aufbauhöhe berücksichtigt werden.

Unterschiedliche Unterkonstruktion bedeutet unterschiedliche Clips

Ein häufig unterschätzter Punkt bei der Materialbestellung:

Die Montageclips müssen zur Unterkonstruktion passen.

Für die Aluminium-Unterkonstruktion gibt es spezielle Aluminium-UK-Clips.

Für die Bambus-Unterkonstruktion werden entsprechende Clips mit einem anderen Befestigungsprinzip verwendet.

Auch Anfangs- und Abschlussclips unterscheiden sich je nach System.

Deshalb sollten nicht einfach beliebige Einzelteile miteinander kombiniert werden.

Am sichersten ist ein durchgängig abgestimmtes System aus:

**Terrassendiele

• Unterkonstruktion
• Clips
• Schrauben
• Anfangs- und Endbefestigung.**

Welche Unterkonstruktion für Closed Deck?

Hier gibt es keine freie Auswahl.

Unsere Closed-Deck-Dielen Colon und Cristobal werden ausschließlich mit der dafür vorgesehenen:

Aluminium-Unterkonstruktion 40 × 40 mm

montiert.

Auch der spezielle Closed-Deck-Clip ist ausschließlich für die Aluminium-Unterkonstruktion vorgesehen.

Wer sich für Closed Deck entscheidet, entscheidet sich deshalb konstruktiv gleichzeitig für:

40 × 40 mm Aluminium-Unterkonstruktion + Closed-Deck-Befestigungssystem.

Das sollte bereits bei der Planung der Aufbauhöhe berücksichtigt werden.

Unterschiedliche Unterkonstruktion bedeutet unterschiedliche Clips

Ein häufig unterschätzter Punkt bei der Materialbestellung:

Die Montageclips müssen zur Unterkonstruktion passen.

Für die Aluminium-Unterkonstruktion gibt es spezielle Aluminium-UK-Clips.

Für die Bambus-Unterkonstruktion werden entsprechende Clips mit einem anderen Befestigungsprinzip verwendet.

Auch Anfangs- und Abschlussclips unterscheiden sich je nach System.

Deshalb sollten nicht einfach beliebige Einzelteile miteinander kombiniert werden.

Am sichersten ist ein durchgängig abgestimmtes System aus:

Terrassendiele

• Unterkonstruktion
• Clips
• Schrauben
• Anfangs- und Endbefestigung.

Lösung, da sie laut Montagevorgabe befestigt werden muss.

Wichtige Abstände auf einen Blick.

Die Werte entsprechen den aktuell veröffentlichten Montagevorgaben. Bei höheren Belastungen oder besonderen Einbausituationen können geringere Abstände beziehungsweise zusätzliche konstruktive Maßnahmen notwendig sein.
